Rupjas viļņu garuma dalīšanas multipleksēšanas sistēmas
Sep 16, 2025| Advanced ABS moduļa konfigurācijas, kas iespējot nākamo - Ģenerācijas optisko sakaru tīklus ar optimizētu joslas platumu un pārraides efektivitāti.
Optisko sakaru tīklu evolūcija ir fundamentāli pārveidojusies, ieviešot rupjas viļņu garuma dalīšanas multipleksēšanas sistēmas, kas atspoguļo joslas platuma optimizācijas un signāla pārraides efektivitātes paradigmas maiņu. Mūsdienu CWDM aprīkojums, jo īpaši sarežģītā ABS (akrilonitrila butadiēna stirola) moduļa konfigurācija, sākot no 4 kanālu līdz 18 kanālu variantiem, iemieso uzlabotas materiālu zinātnes, precīzas optiskās inženierijas un izcilības ražošanas konverģenci.
Šie multiplekseru/demultiplekseru moduļi kalpo kā kritiskas infrastruktūras komponenti lielpilsētu tīklos, uzņēmuma savienojamības risinājumos un piekļuves tīkla izvietošanai visā pasaulē.
Tehniskā izsmalcinātība, kas raksturīga mūsdienu CWDM MUX/DEMUX ABS moduļiem, atspoguļo gadu desmitiem ilgu uzlabojumu optiskā filtra projektēšanā, termiskās pārvaldības stratēģijās un iepakojuma tehnoloģijās. Katrai kanāla konfigurācijai, neatkarīgi no tā, vai tas ir 4, 8, 10, 16 vai 18 kanālu ieviešanā, ir jāpievērš uzmanīga uzmanība ievietošanas zudumu samazināšanai, kanālu izolācijas optimizācijai un vides stabilitātei visos darbības temperatūras diapazonos.
Ražošanas procesi, kas izmantoti, ražojot šos moduļus, integrē - no - {- mākslas plānas {- Filmas filtra nogulsnēšanās paņēmieni, precīzas optiskās izlīdzināšanas metodikas un stingras kvalitātes kontroles protokoli, kas nodrošina konsekventu veiktspējas raksturlielumus.
Augsta efektivitāte
Optimizēta signāla pārraide ar minimāliem zaudējumu īpašībām
Mērogojams dizains
Elastīgas kanālu konfigurācijas no 4 līdz 18 kanāliem
Izturīga konstrukcija
Augstāka vides stabilitāte dažādām izvietošanai
Atbilst starptautiskajiem viļņu garuma standartiem
CWDM aprīkojums
10CH CWDM ABS MUXDEMX
18ch CWDM MUX/DEMUX ABS
16CH CWDM MUX/DEMUX ABS modulis

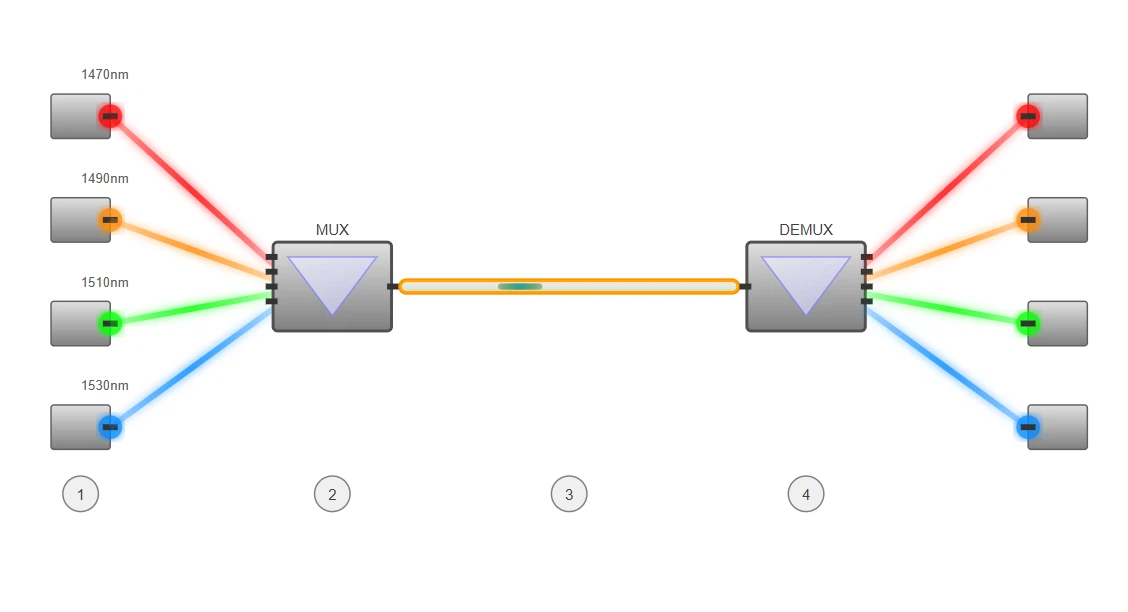

CWDM tehnoloģijas vizualizācija
Izpratne par viļņu garuma dalīšanas principiem un signālu izplatīšanos
Viļņu garuma dalīšanas multipleksēšanas koncepcija
Signālu ģenerēšana
Vairāki raidītāji ģenerē signālus ar atšķirīgiem viļņu garumiem
Multipleksējošs
CWDM MUX apvieno signālus uz vienas šķiedras
Pārnešana
Kombinētie signāli pārvietojas caur optisko šķiedru kabeli
Demultipleksēšana
Cwdm demux atdala signālus ar viļņa garumu saņemšanas galā
Ražošanas procesa tehnoloģijas
Uzlabotas ražošanas metodes un materiālās zinātnes, kas ļauj augsti - veiktspējas CWDM moduļi
Materiālu izvēle un izgatavošana
Augsta - veiktspējas CWDM MUX/DEMUX ABS moduļa izgatavošana sākas ar substrāta materiālu un optisko komponentu stratēģisko izvēli, kas veido šo sarežģīto ierīču pamatu. ABS korpusa materiāls nodrošina izcilu mehānisko stabilitāti, ķīmisko izturību un termiskās pārvaldības īpašības, kas ir būtiskas, lai saglabātu optisko izlīdzināšanas integritāti dažādos vides apstākļos.
Ražošanas darbplūsma ietver vairākus kritiskus posmus, ieskaitot substrāta sagatavošanu, plānu - plēves filtra nogulsnēšanos, optisko komponentu montāžu, šķiedru pigtail stiprinājumu un visaptverošu veiktspējas pārbaudes pārbaudi.
Galvenie ražošanas posmi
Substrāta sagatavošanas precizitātes tīrīšana un virsmas apstrāde
Plāns - Filmas nogulsnēšanās jons - Palīdzīga elektronu staru iztvaikošana
Optiskā montāžas apakšdaļa - Mikronu pozicionēšanas precizitāte
Veiktspējas pārbaude Visaptveroša optiskā pārbaude
Plāns - Filta filtru tehnoloģija
Plāns - Filta filtru tehnoloģija apzīmē rupjas viļņu garuma dalīšanas multipleksēšanas iekārtu funkcionalitātes stūrakmeni, un katram filtra elementam ir izstrādāts precīzu spektrālo īpašību, kas saskaņoti ar ITU - T G.694.2 režģa specifikācijām.
Novietošanas procesā tiek izmantots uzlabots jons - Palīdzētais elektronu staru kūļa iztvaikošana vai magnetrona izspiešanas paņēmieni, izveidojot mainīgus slāņus ar augstu un zemu refrakcijas indeksu materiāliem ar nanometru - mēroga biezuma kontroli.
Šīs daudzslāņu struktūras, kas bieži satur 100 - 200 atsevišķus slāņus, ģenerē asas caurlaides joslas malas un augstas - joslu noraidīšanas koeficientu, kas ir būtiskas kanālu atdalīšanai CWDM lietojumprogrammās.
100-200
Plānas plēves slāņi
± 0,5 nm
Viļņa garuma precizitāte
>30 dB
Kanāla izolācija
nm skala
Slāņa biezums
Optiskā dizaina arhitektūra
Mūsdienu CWDM moduļu optiskā dizaina arhitektūra ietver kolimējošos objektīvus, fokusēšanas elementus un viļņa garumu - selektīvie filtri, kas sakārtoti konfigurācijās, kas optimizētas minimālam ievietošanas zudumam un maksimālā kanāla izolēšanai.
Advanced Ray - Izsekošanas simulācijas un galīgo elementu analīze vada mehāniskās projektēšanas procesu, nodrošinot optimālu termiskās izplešanās saskaņošanu starp komponentiem un samazinot spriegumu -, izraisīja birefringences efektu. Micro - optisko komponentu integrācijai nepieciešama sub - mikronu pozicionēšanas precizitāte, kas tiek panākta, izmantojot automatizētas izlīdzināšanas sistēmas, izmantojot aktīvās atgriezeniskās saites kontroli, pamatojoties uz reālu - laika optiskās jaudas uzraudzību.
Precīza optika
Augsts - Kvalitātes kolimējošās lēcas un fokusēšanas elementi samazina signāla zudumu un nodrošina optimālu staru veidošanos.
Termiskā pārvaldība
Papildu termiskais dizains nodrošina stabilu veiktspēju pagarinātās temperatūras diapazonos.
Automatizēta izlīdzināšana
Sub - mikronu pozicionēšanas precizitāte, kas panākta, izmantojot uzlabotas automatizētas izlīdzināšanas sistēmas.
Optiskā ceļa simulācija
Papildu stars - izsekošana nodrošina optimālu signāla pārraidi ar minimāliem zaudējumiem
Mehāniskā stabilitāte
Galīgo elementu analīze pārbauda strukturālo integritāti zem stresa
Veiktspējas parametri
Izcilas veiktspējas īpašības, kas atspoguļo progresīvas ražošanas tehnoloģijas un dizaina metodoloģijas
Vides īpašības
Darbības temperatūra -40 grāds līdz +85 grāds
Uzglabāšanas temperatūra -40 grāds līdz +85 grāds
Relatīvais mitrums no 5% līdz 95% (nav - kondensācija)
Temperatūras stabilitāte<0.01 nm/°C
Vibrācijas izturība Telcordia GR-1221-Core
Trieciena pretestība 100 g, 0,3 ms puse - sine
Papildu parametri
Centrālā viļņa garuma precizitāte ± 0,5 nm
Polarizācijas atkarīgs zaudējums<0.15 dB
Polarizācijas režīma izkliede<0.1 ps
Atgriešanās zaudējumi lielāki vai vienādi ar 50 dB
Savienotāja tipa LC/UPC, SC/UPC (pēc izvēles)
Šķiedru tips SMF-28E vai līdzvērtīgs
Vides kvalifikācijas pārbaude
Vides kvalifikācijas pārbaude apstiprina moduļa veiktspēju pagarinātās temperatūras diapazonos, parasti - 40 grāds līdz +85 grāds rūpniecības līmeņa aprīkojumam ar mitruma pretestību, kas parādīta caur 85 grādiem /85% RH testēšanas protokoliem. Mehāniskā noturības pārbaude ietver vibrācijas testēšanu uz Telcordia GR-1221-Core specifikācijām un trieciena pretestības validāciju, nodrošinot uzticamu darbību dažādos izvietošanas scenārijos.
Visaptverošais kvalifikācijas process ietver paātrinātus novecošanās pētījumus, termisko riteņbraukšanas novērtējumus un garus - Termiņa ticamības prognozes, pamatojoties uz statistiskās atteices analīzes modeļiem.
Uzlabotas kanāla konfigurācijas stratēģijas
Optimizētas kanālu konfigurācijas dažādām tīkla prasībām un jaudas vajadzībām
4 kanālu modulis
Ideāli piemērots malu tīkla lietojumprogrammām, kur pietiek ar mērenu jaudas paplašināšanos, nodrošinot izmaksas - efektīva joslas platuma optimizācija.
Viļņu garuma diapazons: 1470-1610 nm
4 ITU - T G.694.2 atbilstoši kanāli
Kompaktas formas koeficients
Zema enerģijas patēriņš
Tipisks ievietošanas zaudējums1.0-2,0 dB
8-Kanāla modulis
Adreses metro piekļuves prasības ar līdzsvarotām izmaksām - Veiktspējas īpašībām, piemērotas vidējiem - mēroga tīkliem.
Viļņu garuma diapazons: 1470-1610 nm
8 ITU - T G.694.2 atbilstoši kanāli
Pastiprināta termiskā pārvaldība
Plaukts - Moundable Design
Tipisks ievietošanas zaudējums1.2-2,2 dB
16/18 kanālu modulis
Maksimāli palielina spektrālo efektivitāti augstā - blīvuma izvietošanas scenārijos, atbalstot lielus - mēroga tīkla infrastruktūru.
Pagarināts viļņu garuma diapazons: 1270-1610 nm
16 - 18 ITU-T G.694.2 atbilstoši kanāli
Advanced Athermal Design
Augsta - blīvuma porta konfigurācija
Tipisks ievietošanas zaudējums1.5-2.5 dB
Konfigurācijas apsvērumi
Kanālu konfigurāciju optimizēšanai CWDM aprīkojumā ir rūpīgi jāņem vērā tīkla arhitektūras prasības, pārraides attāluma mērķi un jaudas mērogošanas stratēģijas. Četri - kanālu moduļi parasti kalpo malu tīkla lietojumprogrammām, kur pietiek ar mērenu jaudas paplašināšanu, savukārt 8 - kanāla konfigurācijas adreses metro piekļuves prasības ar līdzsvarotām izmaksām - veiktspējas raksturlielumi. Desmit - kanālu ieviešana nodrošina uzlabotu tīkla plānošanas precizitāti, turpretī 16 un 18 kanālu varianti palielina spektrālo efektivitāti augstas blīvuma izvietošanas scenārijos.
Katra kanāla konfigurācija prasa īpašus dizaina pielāgojumus, lai saglabātu konsekventu veiktspēju dažādos ostu skaitā. Optiskā ceļa garuma sakritība starp kanāliem kļūst arvien kritiskāka, palielinoties kanālu skaitam, nepieciešot precizitātes ražošanas pielaides un sarežģītas kompensācijas metodes. Termiskā gradienta pārvaldībai lielākos moduļos ir nepieciešamas uzlabotas siltuma izkliedes stratēģijas, ieskaitot optimizētus gaisa plūsmas modeļus un stratēģisko komponentu izvietojumu, lai samazinātu temperatūru - izraisītas veiktspējas izmaiņas.
Ražošanas ražas optimizācija augstāka kanālu skaita moduļiem rada unikālas problēmas, kas saistītas ar kumulatīvo tolerances efektu un montāžas sarežģītību. Statistiskā procesa kontroles metodika ļauj ražotājiem noteikt kritiskos parametrus, kas ietekmē ražas līmeni, un ieviest mērķtiecīgus procesa uzlabojumus. Papildu automatizācijas tehnoloģijas, ieskaitot mašīnu redzes sistēmas un robotu montāžas platformas, uzlabo ražošanas konsekvenci, vienlaikus samazinot ražošanas cikla laikus sarežģītām multi - kanālu konfigurācijām.
Kvalitātes nodrošināšana mantodoloģijas
Stingri testēšanas protokoli, kas nodrošina izcilu veiktspēju un uzticamību
Pārbaudes protokoli un kvalitātes kontrole
Stingra kvalitātes nodrošināšanas ietvari ir pamatā ražošanas izcilībai, kas sasniegta mūsdienīgā rupjā viļņu garuma dalīšanas multipleksēšanas aprīkojuma ražošanā. Ienākošie materiālu pārbaudes protokoli pārbauda optisko komponentu specifikācijas, substrāta kvalitātes parametrus un papildu materiālu atbilstību noteiktajiem standartiem.
Ienākošā materiāla pārbaude
Visu izejvielu un sastāvdaļu, ieskaitot optiskos filtrus, substrātus un mājokļu materiālus, visaptveroša pārbaude, nodrošinot atbilstību stingrām specifikācijas prasībām pirms ražošanas.
- procesa uzraudzībā
Īsti - Kritisko ražošanas parametru laika uzraudzība visā ražošanas secībā, ļaujot tūlītēju procesa pielāgošanu un defektu profilakses stratēģijām, lai saglabātu konsekventu kvalitāti.
Veiktspējas pārbaude
Visaptveroša spektrālā analīze, izmantojot augstus - izšķirtspējas optiskā spektra analizatorus, ievietošanas zudumu mērījumus starp noteiktiem viļņu garuma diapazoniem un atgriešanās zaudējumu raksturojumu visām optiskajām saskarnēm.
Vides stresa skrīnings
Moduļi tiek pakļauti temperatūras riteņbraukšanai, vibrācijas iedarbībai un mitruma pārbaudei, lai pirms produkta nosūtīšanas izraisītu latentus defektus, nodrošinot uzticamu veiktspēju lauka izvietošanā.
Uzlabotas metroloģijas un testēšanas iespējas
Interferometriskais mērījums
Kvantificē virsmas kvalitātes un viļņu frontes izkropļojumu parametrus ar nanometru precizitāti.
Spektrālā analīze
Augsta - izšķirtspējas optiskā spektra analīze ar 0,01 nm viļņa garuma izšķirtspēju.
Koordinātu mērīšana
Sub - Mikronu izšķirtspējas mehānisko pielaižu un izlīdzināšanas pārbaude.
Vides pārbaude
Visaptverošas termiskās, mitruma un mehāniskās stresa pārbaudes kameras.
Sistēmas integrācija un tīkla lietojumprogrammas
Praktiski ieviešanas apsvērumi optimālai tīkla veiktspējai
Integrācijas apsvērumi
CWDM MUX/DEMUX ABS moduļu izvietošanai operatīvajos tīklos jāpievērš uzmanīga uzmanība sistēmas integrācijas faktoriem, kas ietekmē vispārējo saišu veiktspēju. Savienotāju interfeisa standartizācija, kas parasti izmanto LC, SC vai FC savienotāju tipus, nodrošina saderību ar esošo tīkla infrastruktūru, vienlaikus samazinot savienojuma zudumus.
Šķiedru pigtail specifikācijas
Garuma pielaides: ± 5 cm standarts, pieejami pielāgoti garumi
Minimālais līkuma rādiuss: 30 mm (statisks), 50 mm (dinamisks)
Kabeļu apvalka iespējas: LSZH, PVC un bruņu varianti
Šķiedru skaits: viena - šķiedra un dubultā - Fiber konfigurācijas
Tīkla dizaina apsvērumi
Enerģijas budžeta analīze
Visaptverošs aprēķins, iekļaujot ievietošanas zaudējumus, šķiedru vājināšanu un uztvērēja jutīgumu
Topoloģijas elastība
Atbalsts punktam - uz - Point, Ring un acs tīkla arhitektūras
Mērogojamības plānošana
Modulārs dizains, kas ļauj palielināt ietilpības paplašināšanu, jo pieaug tīkla prasības
Tīkla lietojumprogrammas
Uzņēmuma tīkli
Augsta - Kapacitātes savienojums starp pilsētiņas ēkām un datu centriem
Metro tīkli
Izmaksas - Efektīva joslas platuma paplašināšana lielpilsētu apgabalu tīkliem
Piekļuves tīkli
Uzlabota šķiedru izmantošana FTTX un platjoslas piekļuves izvietošanai
CWDM moduļu integrācijai ar aktīvajiem tīkla elementiem, ieskaitot optiskos pastiprinātājus, dispersijas kompensācijas moduļus un optisko pievienošanu - Drop Multiplexers, nepieciešama visaptveroša sistēmas modelēšana, lai optimizētu galu - - gala veiktspēja. Rupja viļņu garuma dalīšanas multipleksēšanas tehnoloģijas savietojamība ar dažādiem pārraides protokoliem un bitu pārraides ātrumiem nodrošina tīkla operatorus ar daudzpusīgiem risinājumiem, kas risina dažādas pakalpojumu prasības.
Pašreizējā koherento noteikšanas tehnoloģiju un digitālo signālu apstrādes iespēju attīstība turpina paplašināt CWDM - balstītas tīkla arhitektūras lietojumprogrammu darbības jomu.
Tehnoloģiju salīdzinājums
CWDM pret DWDM tehnoloģijas īpašībām un lietojumiem
| Parametrs | Cwdm | DWDM |
|---|---|---|
| Viļņu garuma atstatums | 20 nm | 0,8-1,6 nm (50-100 GHz) |
| Kanālu skaits | Līdz 18 kanāliem | Līdz 160+ kanāliem |
| Viļņu garuma diapazons | 1270-1610 nm | 1530-1625 nm (C&L joslas) |
| Parasti attālums | Līdz 80 km | Līdz 1000+ km ar pastiprinātājiem |
| Izmaksu profils | Zemākas izmaksas vienā kanālā | Augstākas izmaksas, sarežģītākas |
| Termiskā kontrole | Minimāls vai nav nepieciešams | Nepieciešama precīza temperatūras kontrole |
| Enerģijas patēriņš | Apakšējais | Augstāks |
| Tipiskas lietojumprogrammas | Metro, Access, Enterprise Networks | Long - pārvadājums, augsts - ietilpības pamatne |
Tehniskie resursi
Papildu informācija sistēmas dizaineriem un integratoriem
CWDM moduļa datu lapa
Detalizētas specifikācijas, veiktspējas īpašības un mehāniskās dimensijas visām CWDM moduļa konfigurācijām.
Uzstādīšanas rokasgrāmata
Visaptverošas instrukcijas par pareizu CWDM MUX/DEMUX moduļu uzstādīšanu, apstrādi un uzturēšanu.
Izrādes baltā papīra
- CWDM tehnoloģijas veiktspējas dziļuma tehniskā analīze dažādos tīkla scenārijos un lietojumprogrammās.
