SFP optiskie moduļi nodrošina satiksmi, iztur lielas slodzes



SFP optiskie moduļi apstrādā trafiku, izmantojot liela{0}}joslas platuma datu pārraidi, siltuma pārvaldības sistēmas un pārsūtīšanas kļūdu labošanas tehnoloģiju. Šie kompaktie raiduztvērēji pārveido elektriskos signālus optiskajos signālos ar ātrumu no 1 Gb/s līdz 800 Gb/s, izmantojot modernus variantus, piemēram, SFP28 un QSFP moduļus, kas īpaši izstrādāti datu intensīvai videi, kur būtiska ir uzticama veiktspēja lielas slodzes apstākļos.





Izpratne par SFP moduļa trafika jaudu



SFP moduļu trafika apstrādes iespējas izriet no to galvenās arhitektūras un pārraides tehnoloģijas. Lai saprastu, kā SFP optiskie moduļi apstrādā trafiku, ir jāpārbauda gan aparatūras specifikācijas, gan darbības raksturlielumi. Standarta SFP moduļi pārraida ar ātrumu 1 Gbps Gigabit Ethernet lietojumprogrammām, savukārt SFP+ moduļi palielina jaudu līdz 10 Gbps. Jaunākais SFP28 standarts sasniedz 25 Gb/s uz joslu, un QSFP varianti var sasniegt 100 Gb/s līdz 400 Gb/s, izmantojot vairākas paralēlas joslas.

Šie datu pārraides ātrumi nosaka, cik daudz tīkla trafika modulis var apstrādāt vienlaicīgi. 10G SFP+ modulis, kas apstrādā 10 gigabitus sekundē, teorētiski var apstrādāt aptuveni 1,25 gigabaitus datu katrā sekundē. Šī jauda lineāri mērogojas ar lielāka{6}}ātruma variantiem, padarot tos piemērotus mugurkaula savienojumiem, datu centru apkopošanai un lielas{7}}datplūsmas uzņēmumu tīkliem.

Fiziskais slānis darbojas ar lāzera diodēm, kas pārvērš elektriskos impulsus gaismas signālos, kas tiek pārraidīti pa optisko šķiedru kabeļiem. Daudzmodu šķiedru varianti, kuros tiek izmantoti 850 nm viļņu garumi, parasti atbalsta mazākus attālumus līdz 550 metriem, savukārt viena -režīmu versijas, kas darbojas ar 1310 nm vai 1550 nm viļņu garumu, sasniedz 10 nm vai tālāk. Šī viļņu garuma dažādība ļauj tīkla arhitektiem saskaņot moduļa specifikācijas ar noteiktām attāluma un satiksmes prasībām.



Termiskā vadība ilgstošas ​​slodzes apstākļos



Siltuma ražošana palielinās proporcionāli datu pārraides ātrumam un portu blīvumam. 1G SFP modulis izkliedē aptuveni 1 vatu jaudas, savukārt 10 G SFP+ modulis ģenerē 1,5 vatus. Pārlēciens uz 25 G SFP28 vēl vairāk palielina enerģijas patēriņu, un blīva izvietošana ar grupētiem būriem var koncentrēt ievērojamu siltumenerģiju mazās telpās.

Komerciālās -pakāpes SFP moduļi darbojas temperatūras diapazonā no 0 līdz 70 grādiem, savukārt rūpnieciskie -pakāpes varianti paplašina šo diapazonu līdz -40 grādiem līdz 85 grādiem. Kad SFP optiskie moduļi nepārtraukti apstrādā satiksmi lielas slodzes apstākļos, ilgstoša darbība uztur lāzerdiodes un draivera ķēdes paaugstinātā temperatūrā, kas var pasliktināt veiktspēju un saīsināt komponentu kalpošanas laiku, ja netiek pareizi pārvaldīts.

Efektīva siltuma pārvaldība izmanto vairākas stratēģijas. Siltuma izlietnes ar optimizētu spuru dizainu rada turbulentus gaisa plūsmas modeļus, kas uzlabo siltumvadītspēju. Grupētām SFP konfigurācijām "mugursomas" stila siltuma izlietnes, kas pārsniedz moduļa augšējo virsmu, izrādās efektīvākas nekā tradicionālie plakanie dizaini. Stratēģiskā perforācija būru korpusos nodrošina ventilāciju, vienlaikus saglabājot elektromagnētisko traucējumu ekranējumu.

Aktīvie dzesēšanas risinājumi kļūst nepieciešami augsta{0}}blīvuma instalācijām ar moduļiem, kas izkliedē vairāk nekā 1,5 vatus. Datu centru izvietošanā bieži tiek ieviesta karstā-eju/aukstā-eju sistēma, kur vēss gaiss plūst pāri aprīkojuma plauktiem vienā virzienā, bet apsildāmā izplūdes gāze izplūst pa noteiktām karstajām ejām. Šī vides pieeja papildina moduļa -līmeņa termiskos risinājumus.

Digitālā optiskā uzraudzība nodrošina reāllaika{0}}temperatūras datus no sensoriem, kas iegulti SFP moduļos. Tīkla administratori var izsekot temperatūras tendencēm līdzās trafika līmeņiem, lai noteiktu termisko stresu, pirms tas izraisa kļūmes. Pastāvīga temperatūras paaugstināšanās par 5–7 grādiem virs bāzes līmeņa nedēļu vai mēnešu laikā norāda uz siltuma izkliedes efektivitātes samazināšanos un norāda uz iespējamām nomaiņas vajadzībām.



Joslas platuma mērogošana intensīvas satiksmes scenārijiem



Mūsdienu tīkli stratēģiski izvieto SFP moduļus dažādos trafika līmeņos. Malas savienojumi ar atsevišķiem serveriem var izmantot 1G vai 10G SFP+ moduļus, savukārt apkopošanas slāņos tiek izmantoti 25G SFP28 vai 40G QSFP+ raiduztvērēji, lai konsolidētu trafiku no vairākiem avotiem. Galvenās mugurkaula saites izmanto 100G QSFP28 vai 400G QSFP{12}}DD moduļus, lai apstrādātu uzkrātās datu plūsmas.

Šī hierarhiskā pieeja novērš vājās vietas, nodrošinot katram tīkla segmentam pietiekamu jaudu. Tipisks datu centrs var savienot atsevišķus serverus ar 10G SFP+ moduļiem, kas nodrošina 10 Gbps divvirzienu jaudu. Šie serveri savienojas ar augšējiem-no-statīva slēdžiem, izmantojot 25G SFP28 augšupsaites, kas pēc tam tiek apkopotas 100G QSFP28 mugurkaula savienojumos.

Satiksmes pārraušana ir izplatīta problēma, kad īslaicīgi pieaugumi pārsniedz vidējo joslas platuma izmantošanu. Tas, kā SFP optiskie moduļi apstrādā trafika pārraides, ir atkarīgs no buferatmiņas pievienotajos slēdžos un maršrutētājos, nevis pašā raiduztvērējā. Moduļa uzdevums ir uzturēt konsekventu līnijas ātruma pārraidi bez pakešu zuduma šajos periodos.

Saišu apkopošana apvieno vairākus SFP portus, lai palielinātu efektīvu joslas platumu un nodrošinātu dublēšanu. Divus 10G SFP+ savienojumus var savienot, lai izveidotu loģisku 20 Gb/s saiti ar automātisku kļūmjpārlēci, ja viens fiziskais savienojums neizdodas. Šī pieeja piedāvā rentablu jaudas mērogošanu-tīkliem, kas nav gatavi jaunināšanai uz lielāka-ātruma moduļa standartiem.



Pārsūtīšanas kļūdu labošana un signāla integritāte



Pārsūtīšanas kļūdu labošanas tehnoloģija kļūst būtiska, lai saglabātu datu integritāti intensīvas{0}}satiksmes apstākļos, īpaši ar ātrumu 25 Gb/s un vairāk. Tā kā SFP optiskie moduļi apstrādā trafiku ar lielāku ātrumu, FEC pievieno pārsūtītajām datu plūsmām liekus paritātes bitus, ļaujot uztvērējai iekārtai noteikt un labot pārraides kļūdas, nepieprasot atkārtotu pārraidi.

Rīda-Solomona FEC algoritms, kas parasti tiek ieviests kā RS(528,514) vai RS(544,514), datu blokiem pievieno kļūdu labošanas kodus. Šī dublēšana ļauj atgūties no vairākām bitu kļūdām katrā koda vārdā. 100G un 400G moduļiem, kas izmanto PAM4 modulāciju, FEC ir obligāta, jo blīvāks signalizācijas formāts pēc būtības rada lielāku kļūdu iespējamību.

Pirms-FEC bitu kļūdu līmenis var sasniegt diapazonu no 10⁻³ līdz 10⁻⁴ noslogotām saitēm, kurās ir troksnis, vājināšanās vai hromatiskā izkliede. FEC apstrāde samazina post-FEC bitu kļūdu līmeni līdz 10⁻¹² vai vairāk, atbilst IEEE Ethernet standartiem drošai pārraidei. Šī kļūdu labošana notiek pārredzami ar līnijas ātrumu, nesamazinot efektīvu caurlaidspēju no lietotāja viedokļa.

FEC konfigurācijai ir jāsakrīt abos optiskās saites galos. Neatbilstoši FEC veidi novērš saites izveidi vai rada periodiskas savienojamības problēmas. Mūsdienu slēdži automātiski-apspriež FEC iestatījumus saites inicializēšanas laikā, taču noteiktām moduļu kombinācijām vai pārdevēju sadarbspējas scenārijiem var būt nepieciešama manuāla konfigurēšana.

FEC kodēšanas un dekodēšanas latentuma sods parasti svārstās no 100 līdz 200 nanosekundēm RS-FEC ieviešanai. Augstas-biežuma tirdzniecības vai īpaši-zema- latentuma lietojumprogrammas var atspējot FEC ļoti īsām, augstas kvalitātes-saitēm, lai novērstu šo aizkavi, lai gan tas novērš kļūdu labošanas drošības rezervi.



Veiktspēja tīkla pārslodzes apstākļos



SFP moduļi nodrošina konsekventu fiziskā slāņa veiktspēju neatkarīgi no augstāka -līmeņa tīkla pārslodzes. Raiduztvērējs darbojas ar fiksētu līnijas ātrumu, ko nosaka tā ātruma specifikācija-10 G SFP+ vienmēr pārraida ar ātrumu 10,3125 Gb/s, ieskaitot gaisvadu kodējumu, neatkarīgi no tā, vai pievienotais slēdzis pārsūta vienu paketi sekundē vai darbojas ar pilnu jaudu.

Sastrēgumu pārvaldība notiek slēdžu un maršrutētāju buferos, nevis pašā optiskajā modulī. Ja ienākošā trafika pārsniedz izejošās saites kapacitāti, tīkla iekārta ievieto paketes rindā atmiņā. Prioritārā rinda ļauj kritiskajai datplūsmai apiet vislabāko-piepūles datus sastrēgumu periodos, nodrošinot latentuma-sensitīvo lietojumprogrammu pieņemamu veiktspēju.

Plūsmas vadības protokoli, piemēram, IEEE 802.3x PAUSE kadri, var signalizēt augšupejošām ierīcēm, lai īslaicīgi pārtrauktu pārraidi, kad uztvērēja buferi tuvojas jaudai. Tas novērš pakešu zudumu, bet nemaina SFP moduļa pārraides ātrumu-raiduztvērējs joprojām darbojas ar līnijas ātrumu, nosūtot PAUSE kadrus vai IDLE secības, ja rindā nav datu.

Pakalpojuma kvalitātes ieviešana klasificē trafiku vairākos prioritāšu līmeņos. Tīkla aprīkojums var kartēt augstas-prioritātes trafiku īpašām rindām ar garantētu joslas platuma rezervēšanu. SFP modulis pārsūta visas slēdža piedāvātās paketes, izmantojot QoS loģiku, kas nosaka pakešu secību un laiku programmatūras vai aparatūras buferos.





Uzticamības faktori ražošanas vidē



Vidējais laiks starp atteicēm komerciāliem SFP moduļiem laboratorijas apstākļos parasti svārstās no 300 000 līdz 500 000 stundām. Reālā -pasaules ieviešana nodrošina praktisko kalpošanas laiku no 5 līdz 7 gadiem klimata-vadāmos datu centros vai no 3 līdz 5 gadiem mazāk kontrolētās malās. Ekstrēmas temperatūras, apstrādes metodes un šķiedru piesārņojums būtiski ietekmē ilgmūžību.

Lāzera diodes degradācija ir primārais atteices mehānisms. Optiskā izejas jauda pakāpeniski samazinās tūkstošiem darbības stundu laikā, īpaši, ja moduļi darbojas tuvu maksimālajai nominālajai temperatūrai. TX novirzes strāva palielinās, lai kompensētu lāzera efektivitātes samazināšanos. Digitālās optiskās uzraudzības dati, kas parāda pieaugošu TX novirzi un stabilu izejas jaudu, norāda, ka komponenti tuvojas dzīves beigām.

Optisko šķiedru savienotāja tīrība tieši ietekmē signāla kvalitāti un moduļa spriegumu. Putekļu daļiņas vai eļļas paliekas uz savienotāja uzgaļiem izraisa optisko atgriešanās un ievietošanas zudumu, liekot lāzeriem darboties ar lielāku jaudu, lai saglabātu savienojuma budžetu. Regulāra pārbaude ar šķiedru mikroskopiem un tīrīšana ar atbilstošiem instrumentiem novērš ar piesārņojumu{2}} saistītas kļūmes.

Karstās-maiņas iespēja ļauj nomainīt SFP moduli, neizslēdzot tīkla aprīkojumu. Šī funkcija nodrošina proaktīvu apkopi, pamatojoties uz pārraudzības datiem, nevis gaidot pilnīgas kļūmes. Organizācijas, kas uztur rezerves moduļu krājumus, var ātri atjaunot liekās saites vai nomainīt moduļus, kas parāda pazeminātas veiktspējas metriku.

Sadarbspējas pārbaude nodrošina uzticamu darbību dažādu pārdevēju iekārtās. Vairāku-avota līgumu standarti nosaka mehāniskās, elektriskās un optiskās saskarnes, lai garantētu saderību. Tomēr daži piegādātāji ievieš patentētu EEPROM kodējumu, kas ierobežo trešo pušu moduļus, ja vien tas nav īpaši ieprogrammēts ar piegādātāja kodiem.



Uzlabotas iespējas uzņēmumu tīkliem



Digitālā optiskā uzraudzība atklāj kritiskos darbības parametrus, tostarp temperatūru, lāzera novirzes strāvu, pārraides jaudu, uztveršanas jaudu un barošanas spriegumu. Šie rādītāji nodrošina proaktīvas uzraudzības stratēģijas, kurās tendenču analīze identificē degradējošos moduļus, pirms tie izraisa pārtraukumus.

Jaudas mērījumu saņemšana palīdz diagnosticēt šķiedras ceļa problēmas. Pēkšņs RX jaudas kritums norāda uz jauniem zudumu avotiem, piemēram, plīsuma vadu pārrāvumiem, netīriem savienotājiem vai šķiedru līkumiem, kas pārsniedz minimālā rādiusa specifikācijas. Pakāpeniska RX jaudas samazināšanās nedēļu laikā liecina par palielinātu savienotāju piesārņojumu vai šķiedru degradāciju.

Raidīšanas jaudas stabilitāte norāda uz lāzera stāvokli un draivera ķēdes veiktspēju. TX jaudai ir jāpaliek nemainīgai ±1 dB robežās dažādās satiksmes slodzēs un saprātīgos temperatūras diapazonos. Svārstīga TX jauda liecina par komponentu spriegumu, nepietiekamu dzesēšanu vai elektrības padeves nestabilitāti.

Konkrētie pakalpojumu sniedzēju-SFP vairāku-avota līguma paplašinājumi nodrošina uzlabotu diagnostiku dažām moduļu saimēm. Tie var ietvert vēsturisko datu reģistrēšanu, detalizētus trauksmes sliekšņus vai uzlaboto FEC statistiku, kas parāda bitu kļūdu līmeni pirms-labošanas un pēc-labošanas.



Viļņa garuma dalīšanas multipleksēšana jaudas paplašināšanai



Rupjā viļņu garuma dalīšanas multipleksēšanas tehnoloģija ļauj vairākiem SFP moduļiem koplietot vienu un to pašu šķiedru pāri, pārraidot dažādus optiskos viļņu garumus. CWDM sistēmas parasti izmanto 8 līdz 18 viļņu garuma kanālus, kas atrodas 20 nm attālumā viens no otra 1270 līdz 1610 nm spektrā. Katrs kanāls var pārraidīt neatkarīgas 1G, 10G vai 25G trafika straumes.

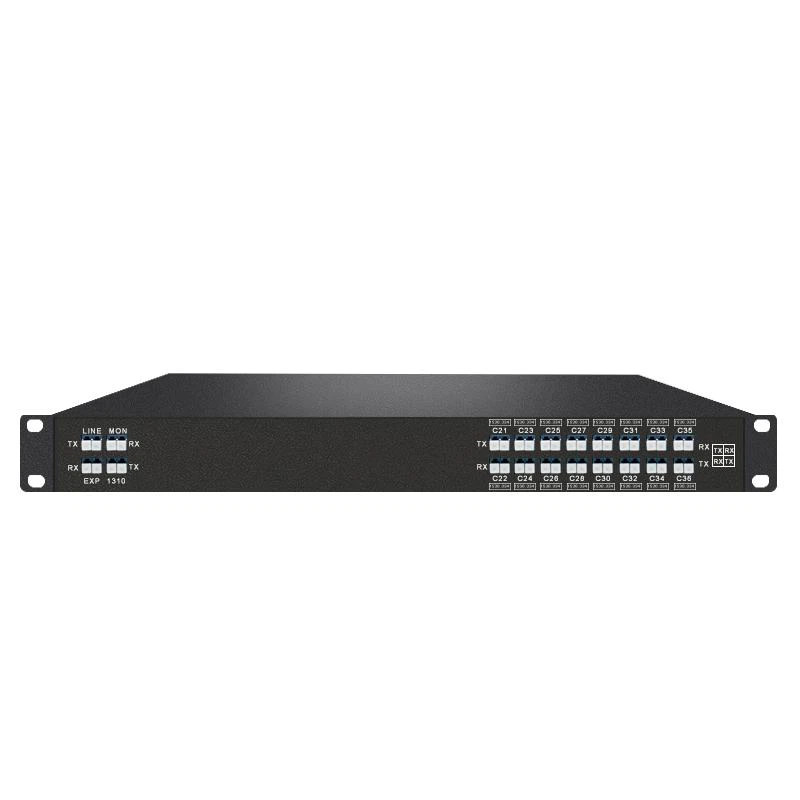

Blīvā viļņu garuma dalīšanas multipleksēšana izmanto stingrāku viļņu garuma atstatumu, parasti 0,8 nm vai 0, 4 nm, nodrošinot 40 līdz 96 kanālus vienā šķiedrā. DWDM SFP moduļi darbojas ITU-T režģa frekvencēs, un, lai uzturētu precīzus viļņu garumus, ir nepieciešami temperatūras-stabilizēti lāzeri. Šī tehnoloģija galvenokārt apkalpo tālsatiksmes{8}}lielpilsētu un maģistrālo tīklus, kur optiskās šķiedras infrastruktūra ir ierobežota vai dārga.

BiDi (divvirzienu) SFP moduļi pārraida un saņem dažādos viļņu garumos vienā šķiedras daļā, nevis izmanto atsevišķas pārraides un uztveršanas šķiedras. Parastā ieviešanā tiek izmantoti 1310 nm pārraidei un 1490 nm uztveršanai vienā galā ar apgrieztiem viļņu garumiem attālajā galā. Šī pieeja efektīvi dubulto šķiedru dzīslu jaudu tai pašai fiziskajai kabeļu rūpnīcai.

Lai apvienotu vai atdalītu viļņa garuma kanālus, WDM ieviešanai katrā galā ir nepieciešami optiskie multipleksori un demultiplekseri. Pasīvie CWDM multipleksori rada aptuveni 1-3 dB ievietošanas zudumus katrā kanālā, kas jāņem vērā saites budžeta aprēķinos. Aktīva pastiprināšana var būt nepieciešama lielākiem attālumiem vai lielākam kanālu skaitam.



Atlases kritēriji lielas{0}}datplūsmas lietojumprogrammām



Pārraides attāluma prasības nosaka izvēli starp daudzmodu un vienmoda{0}}optisko šķiedru. Daudzmodu šķiedra ar SFP-SX moduļiem atbalsta 550 metrus ar ātrumu 10 Gb/s, izmantojot OM3 šķiedru, kas ir piemērots lielākajai daļai ēku iekšējo{6}}savienojumu. Viena -režīma varianti, piemēram, SFP-LR, paplašina sasniedzamību līdz 10 kilometriem, kas ir piemēroti universitātes pilsētiņas tīkliem vai lielpilsētu zonu saitēm.

Budžeta ierobežojumi bieži dod priekšroku mazāka -ātruma moduļiem, kas tiek izvietoti lielākos daudzumos, nevis mazākam{1}}ātruma raiduztvērēju skaitam. Serveris, kuram nepieciešams 20 Gb/s efektīvais joslas platums, var izmantot divus 10 G SFP+ moduļus ar saišu apkopošanu, nevis vienu 25 G SFP28, it īpaši, ja esošā šķiedras infrastruktūra atbalsta daudzrežīmu savienojumus.

Turpmākajā jaudas plānošanā būtu jāapsver modernizācijas ceļi esošajā infrastruktūrā. OM3 vai OM4 daudzmodu šķiedras instalēšana nodrošina turpmāku migrāciju no 10G SR uz 25G SR uz 100G SR4 bez atkārtotas{7}}kabeļu pievienošanas. Tāpat mūsdienās izmantotā viena -moda šķiedra atbalsta pāreju no 10G LR līdz 100G LR4 uz 400G DR4, pieaugot tīkla prasībām.

Enerģijas patēriņa skalas ar moduļa ātrumu un blīvumu. 48 portu slēdzim, kas ir pilnībā aizpildīts ar 10 G SFP+ moduļiem, kas katrs patērē 1,5 vatus, tikai raiduztvērējiem vien prasa 72 vatus, neskaitot slēdžu infrastruktūras jaudu. Tas ietekmē datu centra jaudas budžetu, dzesēšanas prasības un darbības izmaksas.

Lai pārslēgtu iespējas, lai nodrošinātu portu savietojamību, ir jāsaskaņo moduļa formas faktori. SFP+ moduļi darbojas SFP slotos, bet darbojas ar samazinātu 1G ātrumu. Un otrādi, SFP28 moduļi var nedarboties SFP+ slotos, ja vien slēdzis nepārprotami neatbalsta vairāku ātrumu darbību. Saderības apstiprināšana pirms pirkuma novērš dārgas kļūdas.



Tīkla arhitektūras apsvērumi



Datu centru tīklos parasti tiek izmantota lapu -spine arhitektūra, kurā daudzi lapu slēdži savieno serverus, izmantojot 10G vai 25G SFP moduļus, savukārt mugurkaula slēdži kopējo trafiku pārslēdz ar 100G vai 400G QSFP moduļiem. Šis dizains nodrošina konsekventus zema-latences ceļus starp jebkuriem diviem serveriem un mērogojas horizontāli, pievienojot lapu-mugurkaula pārus.

Galvenās-izplatīšanas-piekļuves hierarhijas joprojām ir izplatītas universitātes pilsētiņā un uzņēmumu vidē. Piekļuves slāņa slēdži savieno gala ierīces ar 1G SFP moduļiem, sadales slēdži tiek apvienoti ar 10G SFP+ augšupsaites, un galvenie maršrutētāji savieno galvenos tīkla segmentus ar 100G QSFP28 vai lielāku ātrumu.

Redundances dizains izmanto paralēlas saites un dažādus šķiedru ceļus, lai novērstu atsevišķus atteices punktus. Divi-mājas serveri savienojas ar diviem dažādiem slēdžiem, izmantojot atsevišķus SFP moduļus. Ja viens slēdzis neizdodas vai šķiedra saplīst, satiksme automātiski plūst pa atlikušo ceļu bez traucējumiem.

Satiksmes inženierija veido datu plūsmas, lai novērstu sastrēgumus un optimizētu dārgas ātrgaitas saites. Tīkla administratori darba laikā var novirzīt lielapjoma pārsūtīšanu pa zemākas-prioritātes ceļiem, vienlaikus rezervējot izcilu joslas platumu interaktīvām lietojumprogrammām. Izpratne par to, kā SFP optiskie moduļi apstrādā datplūsmu dažādos ātruma līmeņos, nodrošina šo detalizēto trafika pārvaldību un nodrošina optimālu tīkla veiktspēju.



Uzstādīšanas un apkopes paraugprakse



Šķiedru pārbaude pirms savienojuma izveides novērš lielāko daļu ar SFP{0}}saistīto problēmu. Pat jaunas rūpnīcas -savienojuma šķiedras dažreiz uz savienotāju gala virsmu{3}}nes netīrumus vai gružus. Inspekcijas mikroskopi, kas palielina 200-400x, atklāj daļiņas, kas nav redzamas ar neapbruņotu aci. Tīrīšanas procedūras, izmantojot saspiestu gaisu, bezplūksnu salvetes vai specializētas tīrīšanas kasetes, noņem piesārņojumu.

SFP moduļa apstrādei ir nepieciešami piesardzības pasākumi pret elektrostatisko izlādi. Lai gan moduļos ir ESD aizsardzības shēmas, statiskā izlāde uzstādīšanas laikā var sabojāt jutīgas lāzera sastāvdaļas vai EEPROM atmiņu. Antistatiskās rokas siksnas un iezemētās darba virsmas nodrošina atbilstošu aizsardzību moduļa apstrādes laikā.

Etiķetes dokumentācija izseko moduļu atrašanās vietas, šķiedru savienojumus un veiktspējas bāzes datus. Sākotnējo DOM vērtību ierakstīšana jauniem moduļiem nosaka atskaites punktus turpmākai degradācijas analīzei. Strukturētas kabeļu shēmas ar konsekventu krāsu kodējumu un marķējumu vienkāršo problēmu novēršanu, ja rodas problēmas.

Programmaparatūras pārvaldība nodrošina, ka slēdži un maršrutētāji atbalsta noteiktus moduļu veidus un iespējas. Pārdevēji laiku pa laikam izlaiž atjauninājumus, uzlabojot savietojamību vai pievienojot atbalstu jauniem moduļa variantiem. Saderības matricu pārbaude pirms jaunu moduļu izvietošanas novērš vilšanos un aizkavēšanos.

Saudzējošas stratēģijas līdzsvaro krājumu izmaksas pret atteices reakcijas laiku. Kritiskās ražošanas vidēs var tikt uzglabātas pilnīgas rezerves daļas visiem izmantotajiem moduļu veidiem. Mazāk laika{2}}jutīgas lietojumprogrammas var paļauties uz pārdevēja iepriekš izstrādātām nomaiņas programmām, kurās jauni moduļi tiek piegādāti vienas nakts laikā, ja rodas kļūmes.



FAQ



Kāds ir maksimālais attālums, ko SFP modulis var pārraidīt?

Viena -režīma SFP moduļi pārraida līdz 160 kilometriem, izmantojot 1550 nm viļņu garumus un atbilstošus šķiedru veidus. Standarta LR varianti parasti sasniedz 10 kilometrus ar ātrumu 10 Gb/s, savukārt ZR paplašinātās{6}}sasniedzamības versijas sasniedz 80 kilometrus. Daudzmodu moduļi ir ierobežoti līdz 300-550 metriem atkarībā no šķiedras kvalitātes un viļņa garuma.

Vai vienā slēdžā var sajaukt dažādus SFP ātrumus?

Lielākā daļa slēdžu atbalsta dažādus SFP ātrumus atsevišķos portos, taču katras saites abos galos ir nepieciešams atbilstošs ātrums. Slēdžam var būt daži porti ar 1G SFP un citi ar 10G SFP+ moduļiem, taču katram savienojumam ir nepieciešami identiski raiduztvērēji abos galos, lai tā darbotos pareizi.

Kā es varu zināt, kad SFP modulis ir jāaizstāj?

Pārraugiet DOM parametrus, lai noteiktu degradācijas tendences. Nomainiet moduļus, kuros TX nobīdes strāva palielinās par vairāk nekā 20% no bāzes līnijas, RX jauda samazinās, pārsniedzot 3 dB, vai temperatūra pastāvīgi nepārsniedz 5 grādus no maksimālās vērtības. Pieaugošais FEC kļūdu labojumu skaits vai periodiska saišu svārstīšanās arī norāda uz gaidāmo kļūmi.

Kāpēc mans trešās puses SFP{0}}modulis nedarbojas?

Daži pārdevēji ievieš saderības pārbaudi, kas noraida moduļus bez atbilstošas ​​EEPROM kodēšanas. Trešo pušu ražotāji-bieži nodrošina konfigurējamus moduļus, kas ieprogrammēti ar konkrētiem piegādātāju kodiem. Pārbaudiet, vai jūsu slēdža programmaparatūra ļauj atspējot saderības izpildi, vai sazinieties ar moduļa pārdevēju, lai uzzinātu par kodētām versijām.



Key Takeaways



SFP optiskie moduļi apstrādā datplūsmu, izmantojot lielu{0}}joslas platuma pārraidi no 1 Gb/s līdz 800 Gb/s atkarībā no varianta

Termiskā vadība, kas apvieno siltuma izlietnes, gaisa plūsmas dizainu un temperatūras uzraudzību, nodrošina drošu darbību ilgstošas ​​slodzes apstākļos

Forward Error Correction tehnoloģija pārskatāmi labo pārraides kļūdas, kas ir būtiska 25G un lielākam ātrumam

Digitālā optiskā uzraudzība nodrošina proaktīvu apkopi, izsekojot temperatūru, optisko jaudu un kļūdu līmeni

Pareiza šķiedru apstrāde, tīrība un vides kontrole palielina moduļa kalpošanas laiku un veiktspēju

Stratēģiskā moduļa izvēle, kas atbilst ātruma, attāluma un izmaksu prasībām, optimizē tīkla efektivitāti



Datu avoti



Šajā rakstā sniegtā informācija ir balstīta uz nozares standartiem un tehnisko dokumentāciju, tostarp:

Wikipedia - Small Form-faktors Pluggable standarta definīcijas un attīstība (en.wikipedia.org)

FS kopiena - SFP moduļa specifikācijas un pirkšanas rokasgrāmatas (community.fs.com)

OptCore - SFP un SFP+ moduļu tehniskās rokasgrāmatas (optcore.net)

AscentOptics - Visaptveroša SFP raiduztvērēja dokumentācija (ascentoptics.com)

FiberMall - Rūpnieciskās temperatūras un FEC specifikācijas (fibermall.com)

Advanced Thermal Solutions - QSFP siltuma pārvaldības pētījumi (qats.com)

LINK-PP resursi - FEC ieviešana un optiskās specifikācijas (l-p.com)

Elektronikas dzesēšana - Pieslēdzamās optikas termiskās specifikācijas (electronics-cooling.com)

IEEE standarti - Ethernet specifikācijas un FEC definīcijas

Dažāda pārdevēja tehniskā dokumentācija un baltie dokumenti (2023-2025)
